Mill Application

簡単操作、機能充実の2次元/2.5次元CAMシステム

HandyCAD MarkⅡミルアプリケーションは、実用性の高い2.5次元モデルのCAMシステムで、洗練された操作性で短時間にNCデータを作成します。

多彩な加工定義コマンド

多彩な加工定義コマンドを装備しており、コマンド毎に切削条件(工具条件/加工Z/アプローチなど)を保存・選択することにより入力操作を軽減します。

多彩な加工定義より最適な経路で加工定義

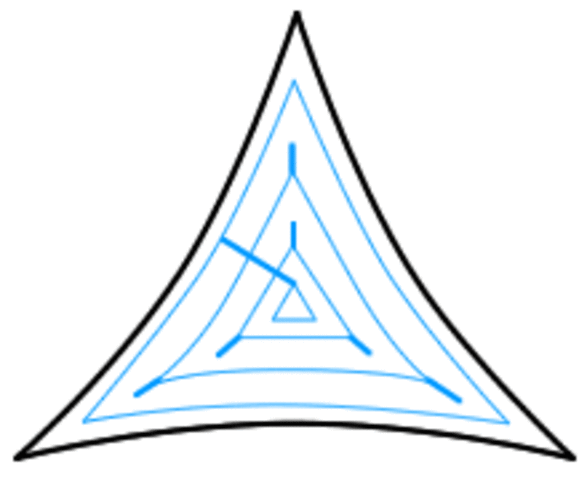

削り残し箇所の検出、追い込み加工など、より最適な経路で加工定義を行います。切削条件の変更、および経路を再定義することにより形状の変更が可能です。また、加工定義、経路変更/削除などの操作はUNDO(元に戻す)/REDO(やり直す)に対応しています。

工程/定義の確認・変更が容易

プロセスツリー

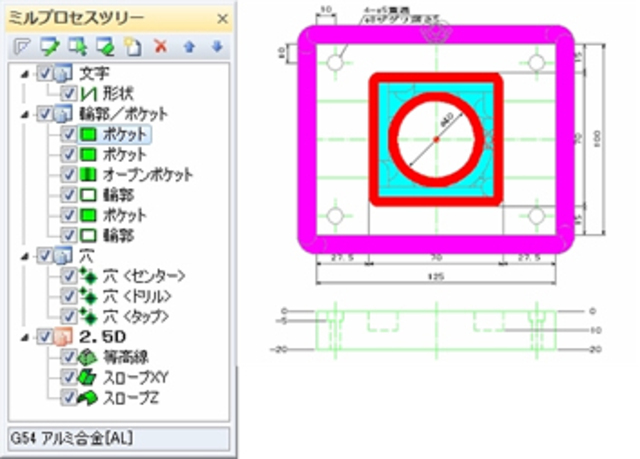

プロセスツリーで工程・定義の確認が容易にでき、ツールパスによるシミュレーションが可能です。工程・定義の順序入れ替え、削除する事ができます。工程作成を行います。定義追加はアクティブ工程に対して行います。プロパティで工程・定義の設定を変更する事ができます。再定義で工程・定義の形状および設定を変更する事ができます。定義、工程のチェックON/OFF により、画面表示、NC 生成を指定する事ができます。

PC資源への配慮

取り残し

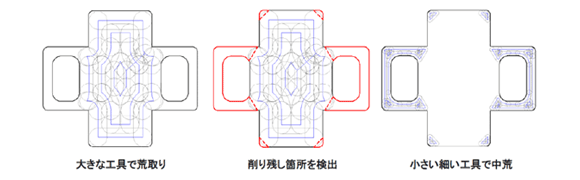

ポケット加工、輪郭加工で発生した削り残し箇所を認識する事ができます。その箇所を小径工具でさらにポケット加工、輪郭加工を定義する事ができます。上図は輪郭線モード表示を行っている時の状態です。

削り残しを大幅に削減

削り残し

ループ認識オペレーションにおいても、閉じた領域をワンクリックで自動認識する機能や、矩形内の複数領域を一括認識する機能など、今までに無い軽快なオペレーションを実現しています。

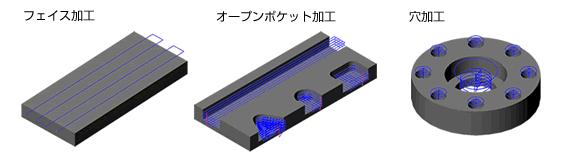

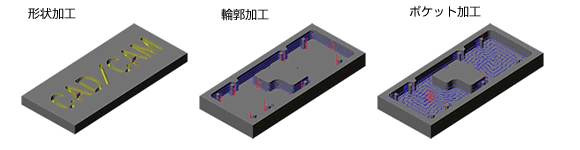

2D加工

2D加工
2D加工

2.5D加工

2.5D加工
2.5D加工

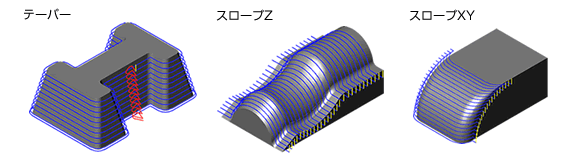

加工面に対応したコマンドを装備しているので、簡単な操作で加工定義できます。ボールエンドミル、フラットエンドミル、ラジアスエンドミルを使用することができます。(スロープZ のみボールエンドミル以外の使用ができません)

NC生成補助

マウス操作

マウス操作において認識したい座標や要素をやさしくナビゲートしてくれる、そんな心配りを体感できるのがHandyCAD MarkⅡです。 コマンドによっては座標と要素の同時受付が可能なので、従来のCADのような切り替え操作は不要です。 また、認識座標(端点、交点など)別に表示マーカータイプを指定したり、ツールチップの表示ON/OFFなど、きめ細かな設定で更に使い易くできます。マウスホイールに関しても、回転はズーミング、ドラッグは移動、ダブルクリックは原図と、当たり前と思われる操作を当たり前のように実現しています。属性バーなどのボタン操作においては、携帯電話などにも多く採用されている「長押しボタン」機能を採用する事により、左クリックは次項目、右クリックは前項目、長押しはリスト表示と、省操作で様々な機能を実現しています。また、頻繁に使用するコマンド起動ボタン(ツールバーボタンなど)では、ボタンダウンのアクションだけでコマンド起動できますのでレスポッスの良い操作が体感できます。

フレキシブルなコマンド操作

コマンド

HandyCAD MarkⅡはコマンドプロパティと称する共通インターフェースの採用により、コマンドに必要なパラメータは一覧で表示され、各パラメータは随時入力を受け付けていますので、フレキシブルなオペレーションが可能となっています。また、各パラメータには参照ボタンが付いていますので、必要な時には何時でもCAD要素から情報を参照できます。

ループ認識

ソリッド形状に対して厚みづけをすることができます。また形状の各部に異なる厚みを指定して肉厚づけをすることもできます。

オフィスアプリとの親和性

オフィスアプリ

Officeアプリケーションと連動させる事により、ワンランク上のドキュメント作成が可能です。図面にExcelやWordなどのオブジェクトを貼り付けて編集する事も当然可能ですが、貼り付けたオブジェクトをCAD図形に変換することができますので、CADとしての編集や他フォーマットへ変換する場面などで威力を発揮します。逆に、ExcelやWord などにHandyCAD MarkIIの図面を貼り付け、ダイレクトに編集することもできます。

サーフェイス機能

HandyCAD MarkIIはアドオン形式で機能を追加することができますので、建築・土木分野から設計・製造分野まで幅広いソリューション展開が可能となっています。また、ユーザーカスタマイズ用として汎用性のあるVBスクリプトを用意していますので、小規模なカスタマイズなどに非常に適しています。
